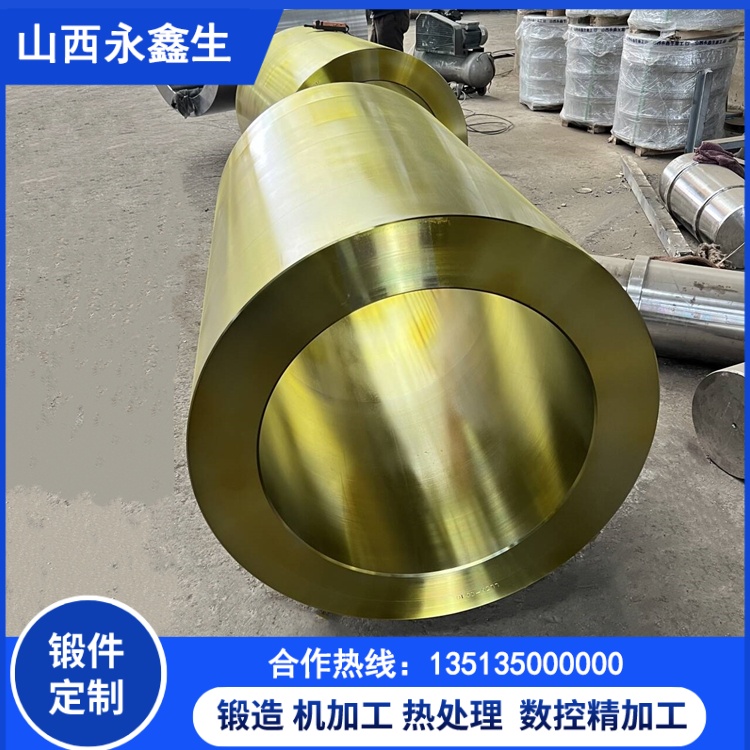

無損檢測（NDT）是大口徑筒類鍛件質量 “最后防線”，檢測內部 / 表面缺陷（裂紋、夾雜、白點、折疊、氣孔），確保無隱患服役。需按標準檢測、規范評定、嚴格驗收。

一、常用無損檢測方法

1. 超聲波檢測（UT）：最核心，測內部缺陷（夾雜、裂紋、縮孔、白點）。

2. 磁粉檢測（MT）：測鐵磁性材料表面 / 近表面缺陷（裂紋、折疊）。

3. 滲透檢測（PT）：測非鐵磁 / 不銹鋼表面開口缺陷（裂紋、針孔）。

4. 射線檢測（RT）：復雜部位 / 厚壁件輔助檢測，測體積型缺陷。

  二、檢測標準體系（國內 + 國際）國內標準

· 超聲：GB/T 6402-2024《鋼鍛件超聲檢測方法》（2025 實施，替代舊標）。

· 磁粉：GB/T 15822.1-2005《無損檢測 磁粉檢測》。

· 滲透：GB/T 18851.1-2012《無損檢測 滲透檢測》。

· 承壓：NB/T 47013《承壓設備無損檢測》（強制）。國際標準

· ASME：Section V（方法）、Section III（核電）、Section VIII（壓力容器）。

· ASTM：A388（超聲）、A275（磁粉）、E165（滲透）。

· EN：EN10246（超聲）、EN10228（磁粉）。

  三、檢測技術要求

1. 超聲檢測（UT）核心

o 設備：數字超聲儀，水平線性≤1%，垂直線性≤5%，動態范圍≥32dB。

o 探頭：2.5-5MHz 直探頭（厚壁用 2MHz），斜探頭輔助。

o 掃查：100% 體積覆蓋，網格掃查，間距≤1/2 探頭直徑。

o 靈敏度：用 CSK-IA、IIW 試塊校準，可檢出 Φ2mm 平底孔缺陷。

o 耦合：機油、甘油，表面清理（氧化皮、油污）。

2. 磁粉檢測（MT）

o 設備：固定式 / 便攜式磁軛機，提升力≥45N（交流）、177N（直流）。

o 介質：熒光磁粉（靈敏度高）或黑磁粉。

o 磁化：縱向 + 周向復合，確保各方向缺陷檢出。

o 觀察：熒光磁粉在黑光燈下（輻照度≥1000μW/cm2）觀察。

3. 滲透檢測（PT）

o 材料：水洗型 / 后乳化型滲透液，靈敏度≥II 級。

o 工藝：預清洗→滲透（10-30min）→清洗→顯像（5-10min）→觀察。

o 環境：溫度 10-50℃，避免強光、風吹。

四、驗收規范（核心判定）通用驗收（GB/T 6402-2024）

· 不允許缺陷：

1. 任何裂紋、白點、折疊。

2. 單個缺陷當量 >Φ3mm（碳鋼）、>Φ2mm（合金鋼 / 核電）。

3. 密集缺陷（間距 <20mm，總長> 壁厚 1/3）。

4. 線性缺陷長度 > 5mm。

· 可接受缺陷：

1. 單個 Φ1-2mm 缺陷，間距 > 3 倍缺陷直徑。

2. 微小點狀缺陷，不密集、不超標。行業專項

· 壓力容器（NB/T 47013）：I 級合格，不允許 Φ≥2mm 缺陷。

· 核電（RCC-M）：最高級，不允許 Φ≥1.5mm 缺陷，100% UT+MT+PT + 射線抽檢。

· 風電：不允許線性缺陷，單個缺陷≤Φ2mm，不密集。

五、檢測流程與記錄

1. 時機：大口徑筒類鍛件鍛后熱處理后、粗加工后、精加工后（三次）。

2. 人員：持 II 級 / III 級資質證上崗。

3. 記錄：檢測報告含設備、參數、靈敏度、缺陷位置 / 大小 / 當量、評定結果、檢測人 / 審核人簽字。

4. 追溯：報告與爐號、批號、工件一一對應，存檔≥10 年（核電≥60 年）。
